ジャッキステーは、主に艦船全般にて船体側面、艦橋構造物、煙突等の側面に張り巡らされている、作業用足場、又はマントレット、天幕等を取り付ける為の細い棒状の手摺です。

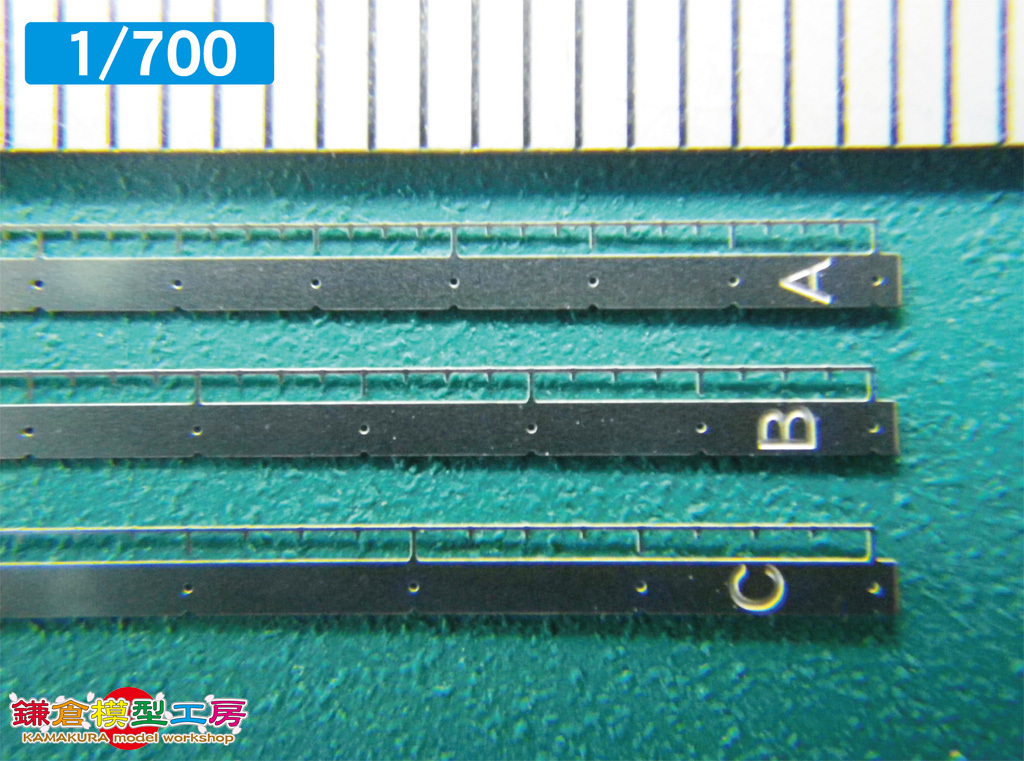

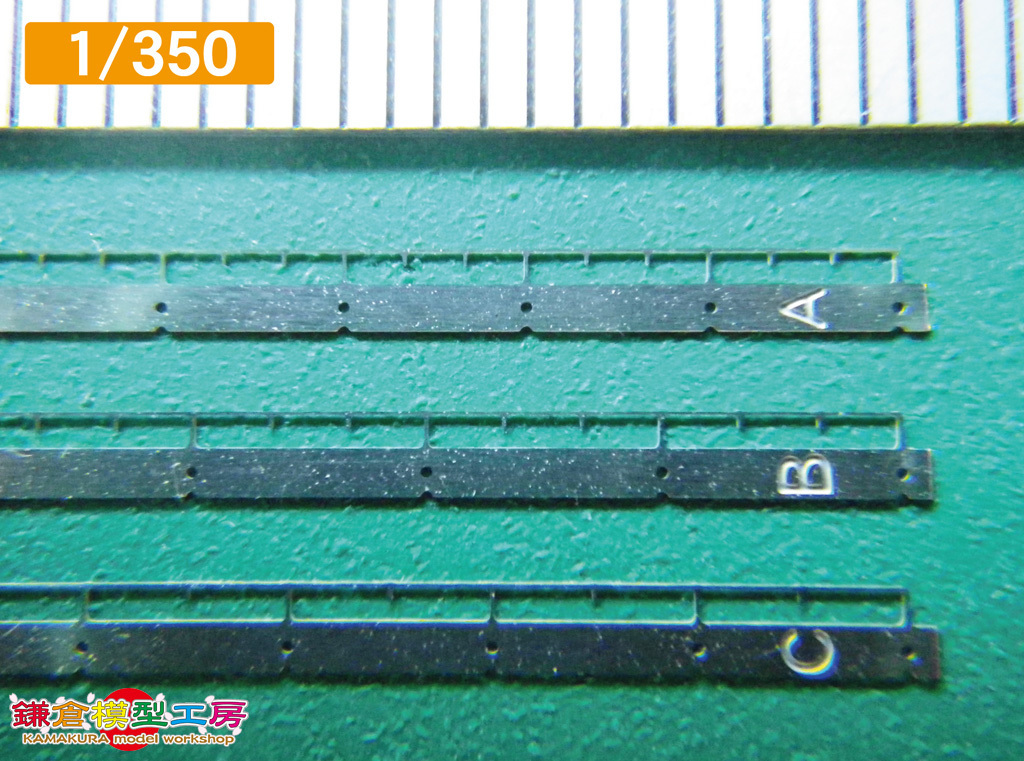

極薄、極細ステンレス製エッチングにて、スケール感に合った精密ジャッキステーになります。ジャッキステーの間隔は3種類を用意しました。
取り付け用の、穴開けガイドテンプレートが付属します。

　1/700用 板厚0.05mm 線幅0.06 ±0.01mm　 　　　　　　　　 1/350用 板厚0.08mm 線幅0.07 ±0.01mm

　

　

　


※こちらの製品の切り離しには必ず薄刃のエッチング用ニッパーのご使用をお願いします。

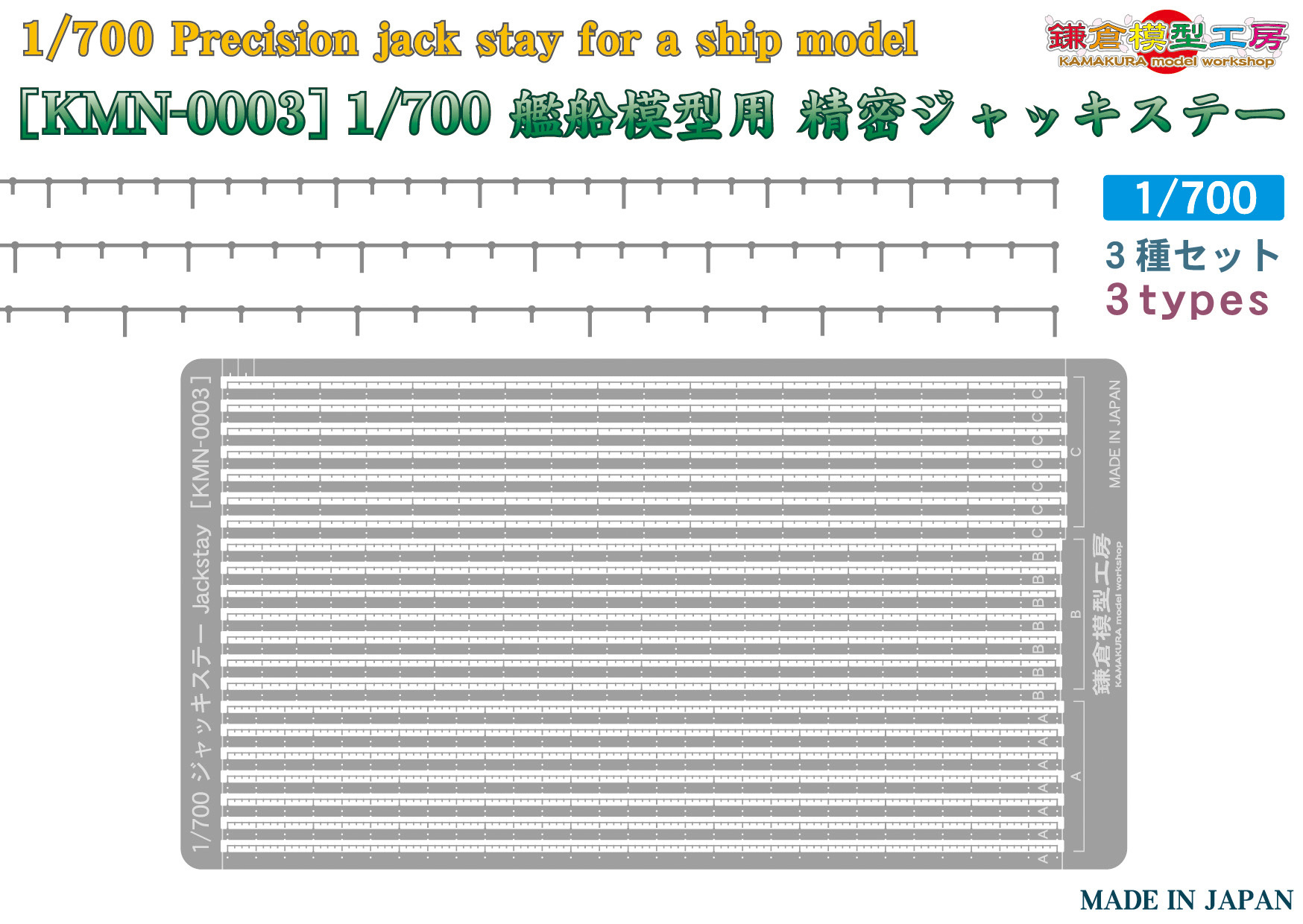

KMN-0003
1/700 艦船模型用 精密ジャッキステー
（3種セット）

¥1540円（税込み）




KMN-0004

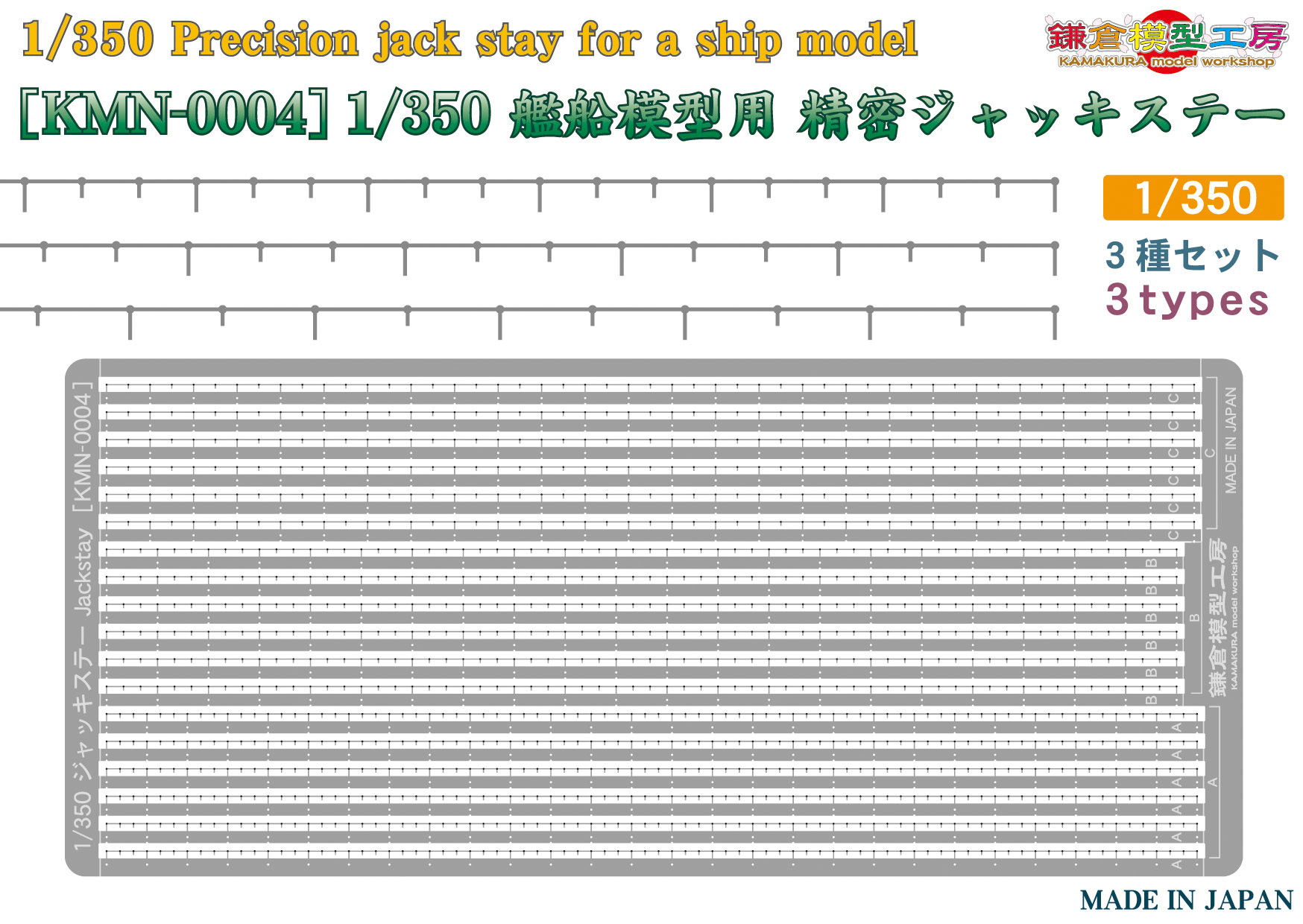

1/350 艦船模型用 精密ジャッキステー
（3種セット）

¥1760円（税込み）



発売中

ジャッキステー 組み立て説明

1/700、1/350共通


※当製品には薄刃のエッチング用ニッパーが必要になります。お客様は各自ご用意いただきます様お願い致します。


　

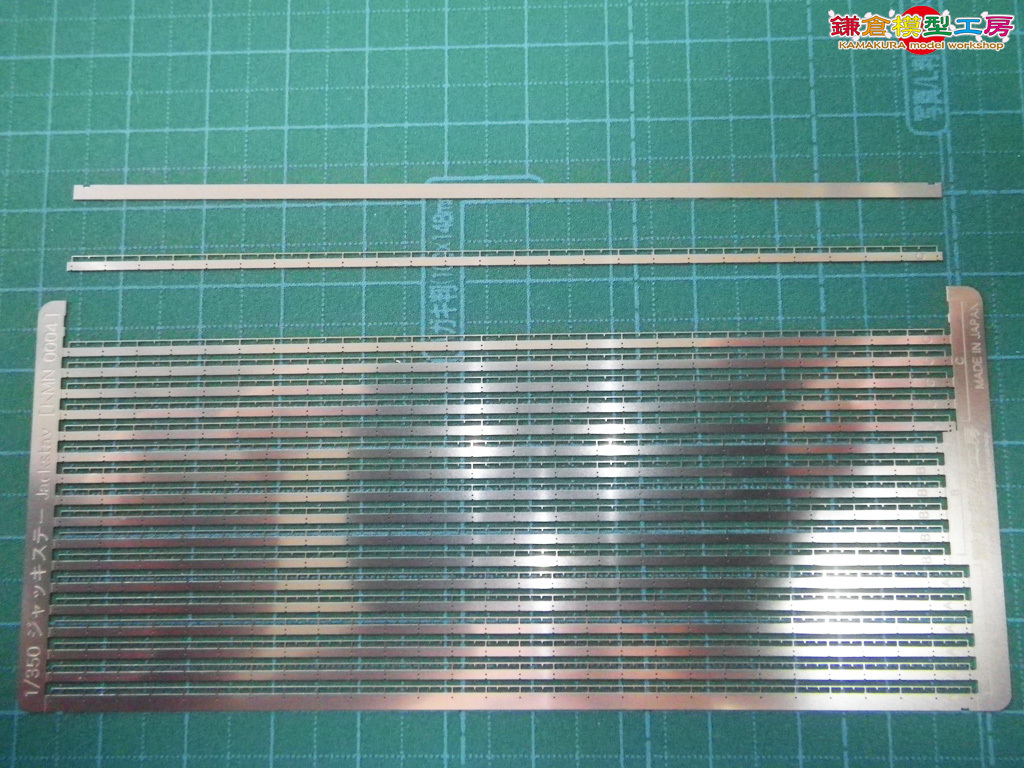

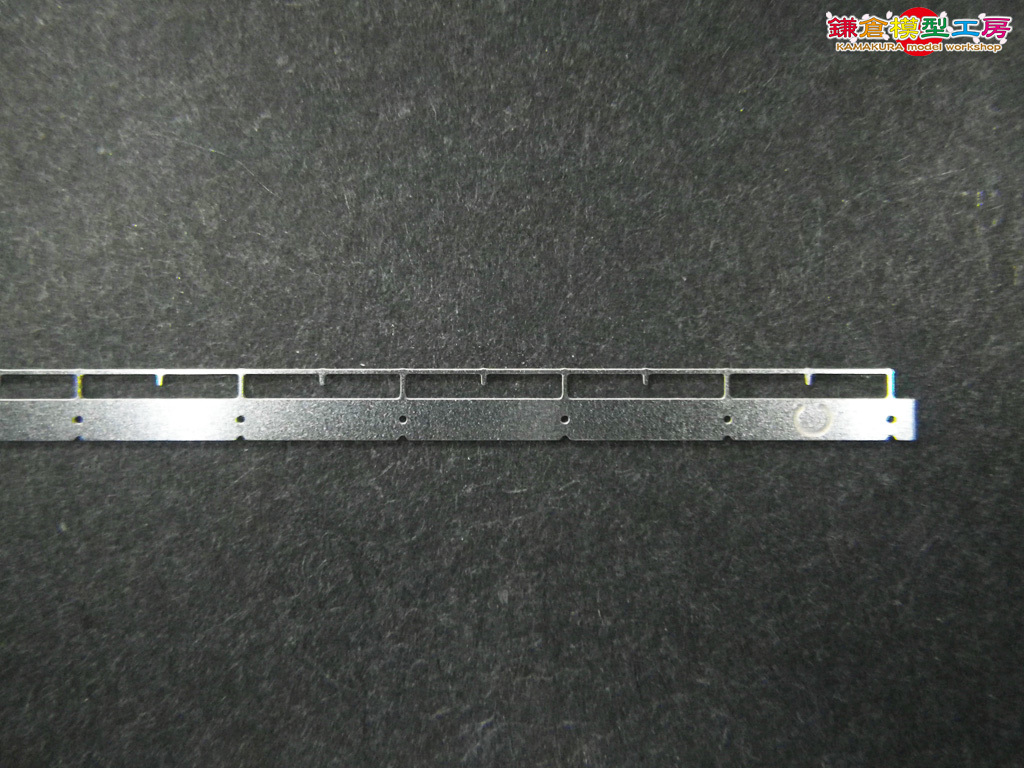

ジャッキステーは、取り付けガイドと一緒に枠から切り離しができます。1枚づつ切り離してお使い下さい。

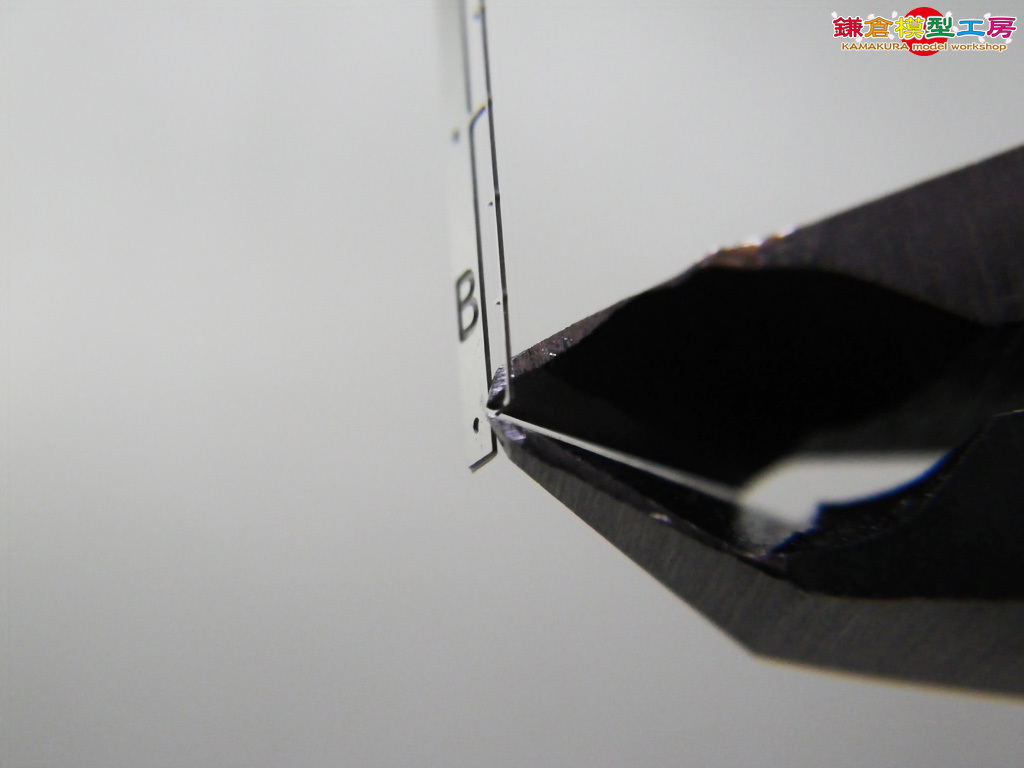

製品には、切り離し用のゲート処理がしてありません。ジャッキステーの切り離しにはエッチング用の薄刃ニッパーをご使用下さい。ジャッキステーの上部にはゲートがありませんので、そのままお使い頂けます。
ジャッキステーを切り離した下の帯板は、ジャッキステーの脚を差し込む穴開けガイドプレートになります。

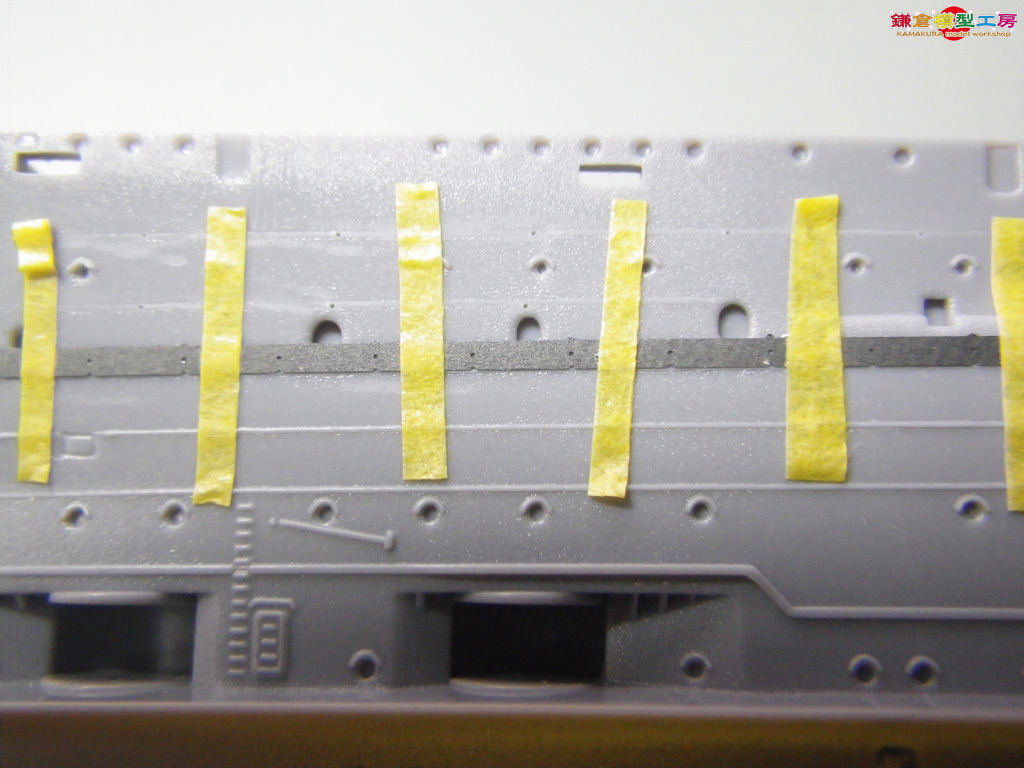

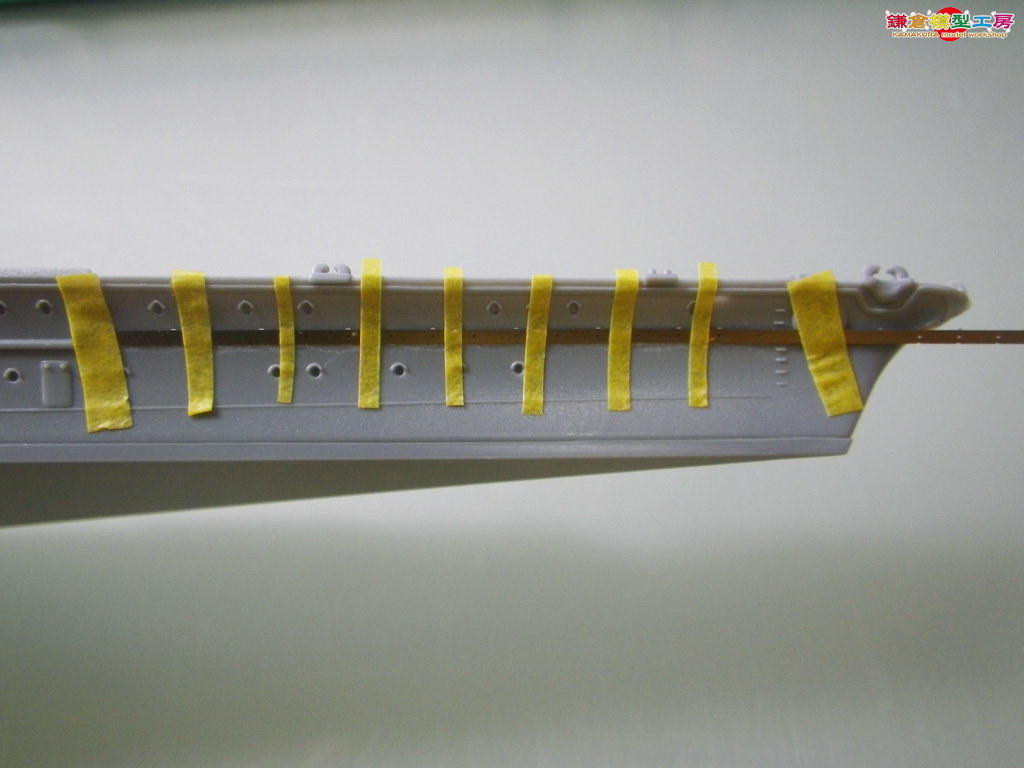

ガイドプレートを、ジャッキステーを取り付けるラインにマスキングテープ等で固定して下さい。テンプレートのセンターの穴か、下側の半円のどちらか作業し易い方に合わせて下さい。

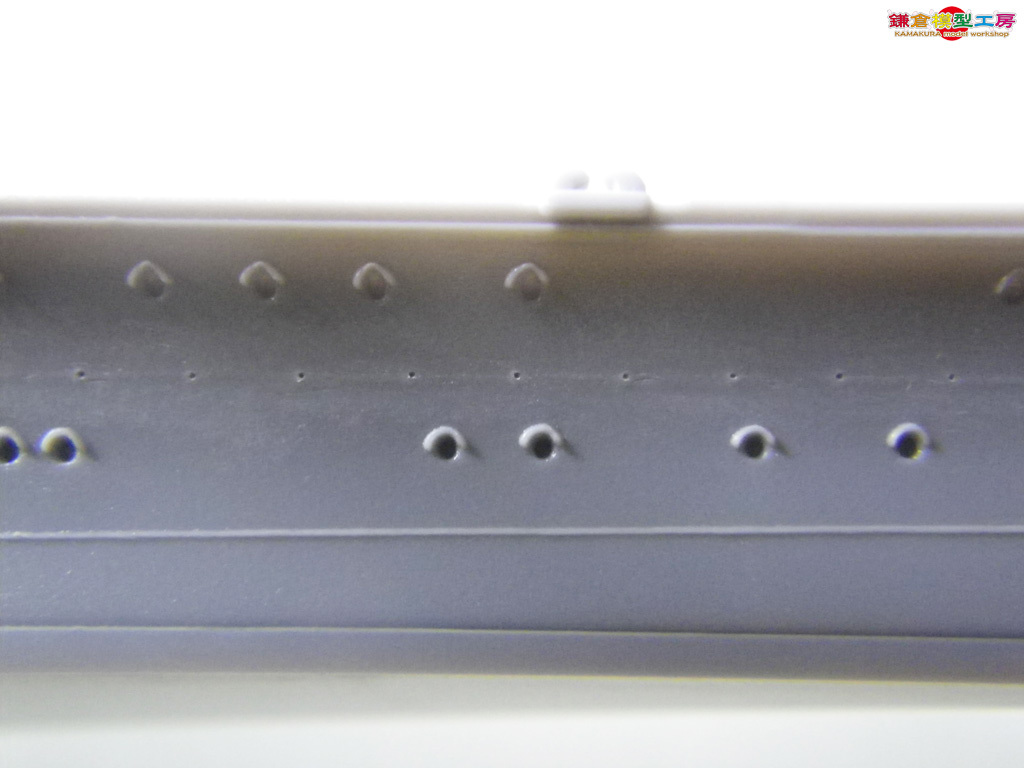

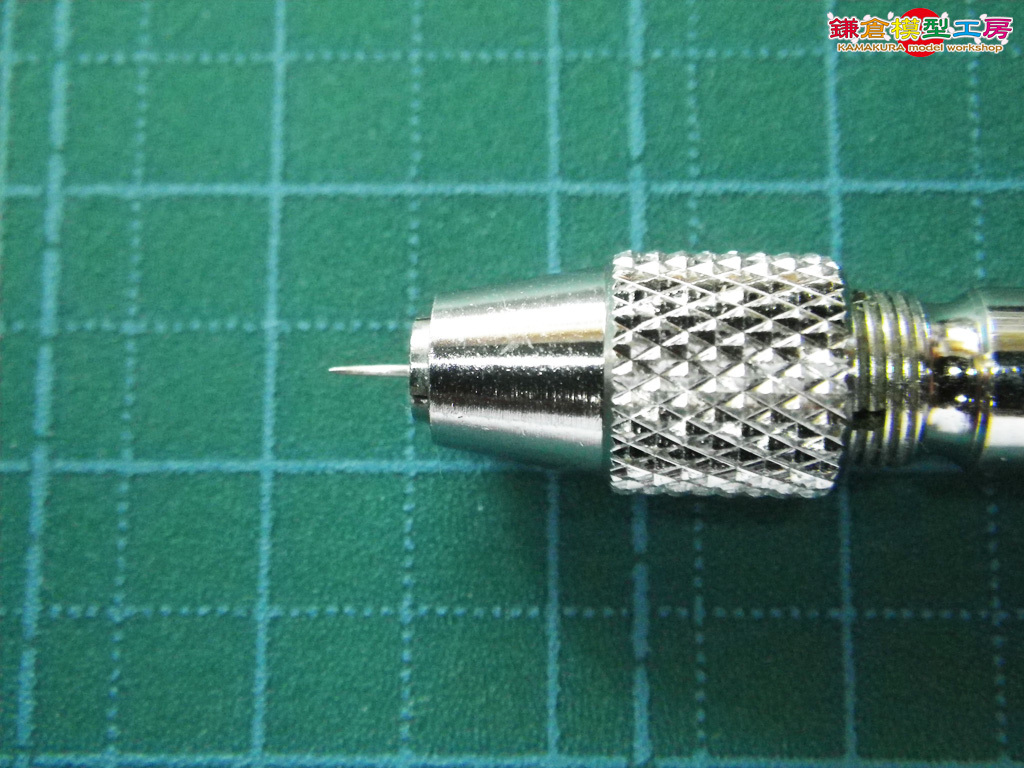

穴開けには、インセクトピン等の細めの針をピンバイスに装着してお使い下さい。ドリルでは、0.2mmでも穴が目立つ様になってしまいます。インセクトピンはNo.1〜No.2が適してます。穴の深さは大体0.3mm位を目安に、どの位針を打ち込めば取り付けられるか事前に取り付けテストをしてみて下さい。テンプレートの円に対して正しく垂直に打ち込んで下さい。斜めとか円からずれて打ち込むとジャッキステーの脚が取り付けできなくなりますので、気をつけて下さい。


※穴開け作業は、テンプレート無しでも構いません。各自ガイド等作成して取り付けて下さい。

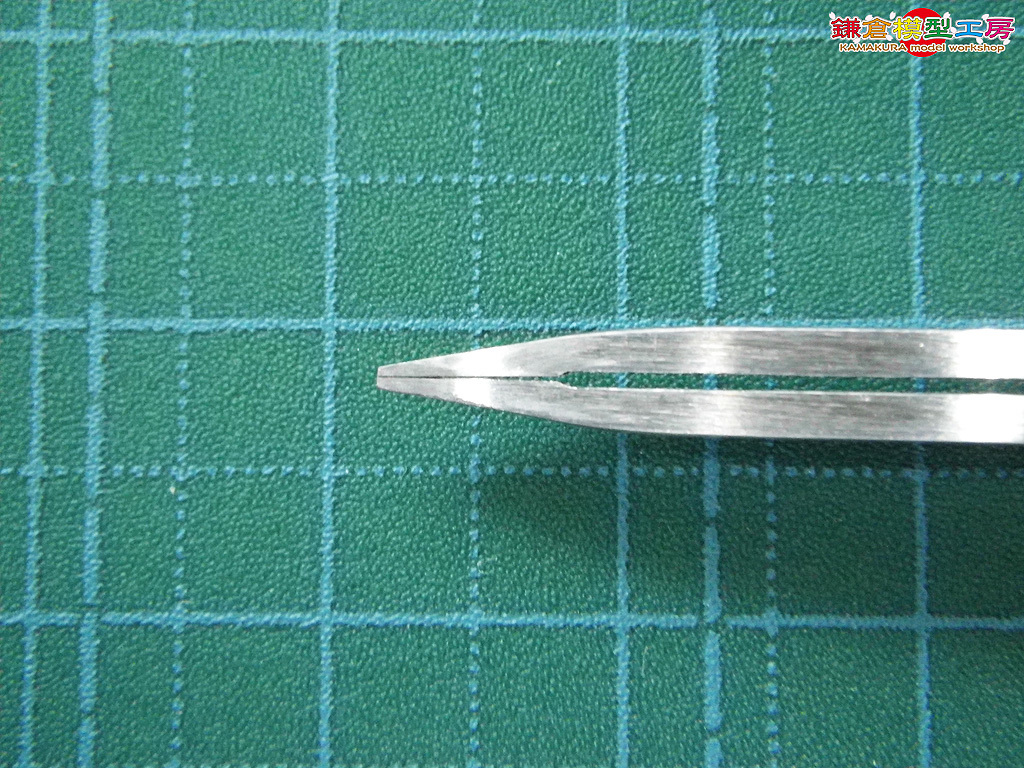

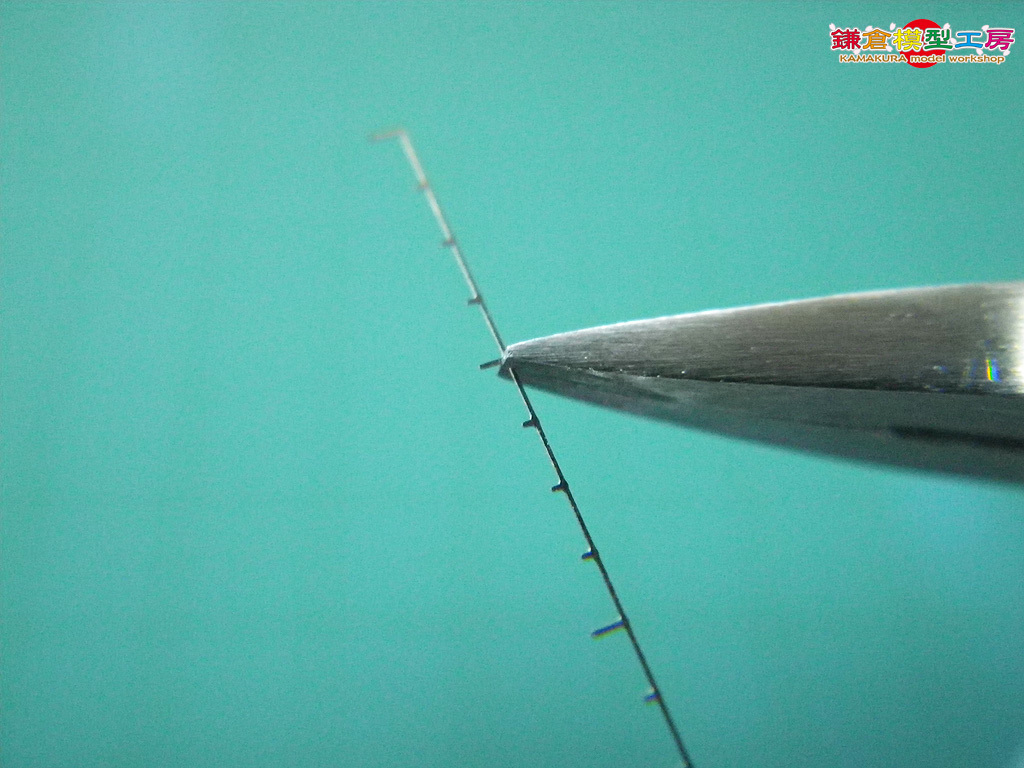

弊社のジャッキステーの様な、非常に細いパーツを取り扱う場合は、精密ピンセットの様な”点”で掴む物では無く、
”面”で掴めるピンセットの方が取り付け時に動かないので扱い易いです。

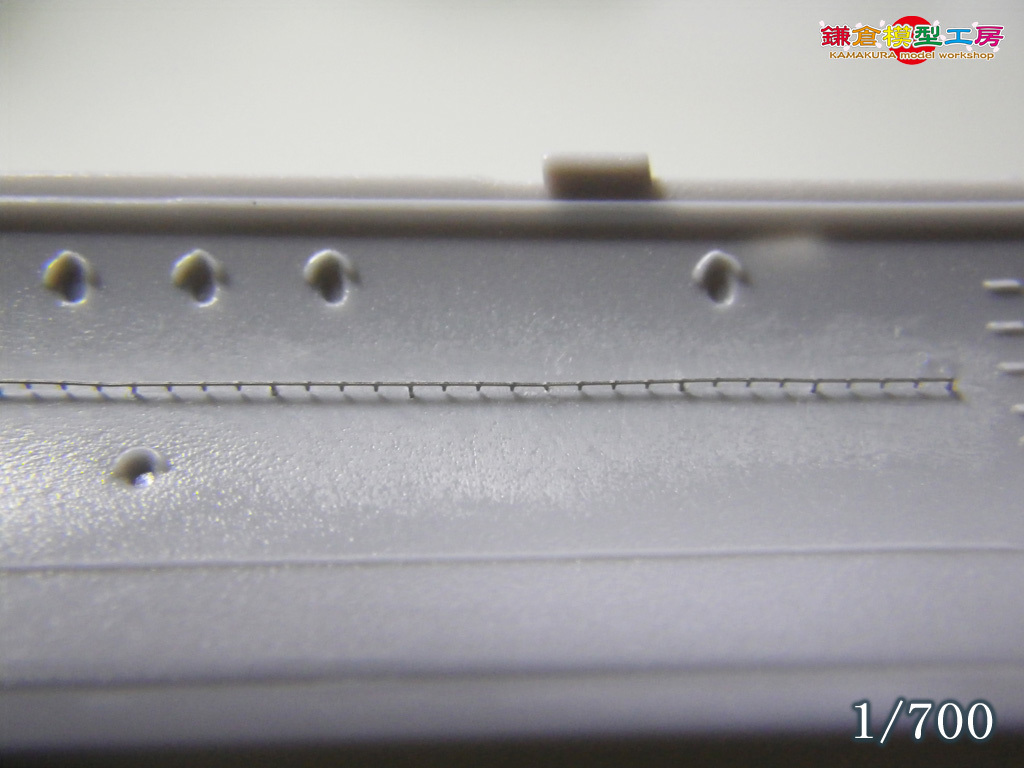

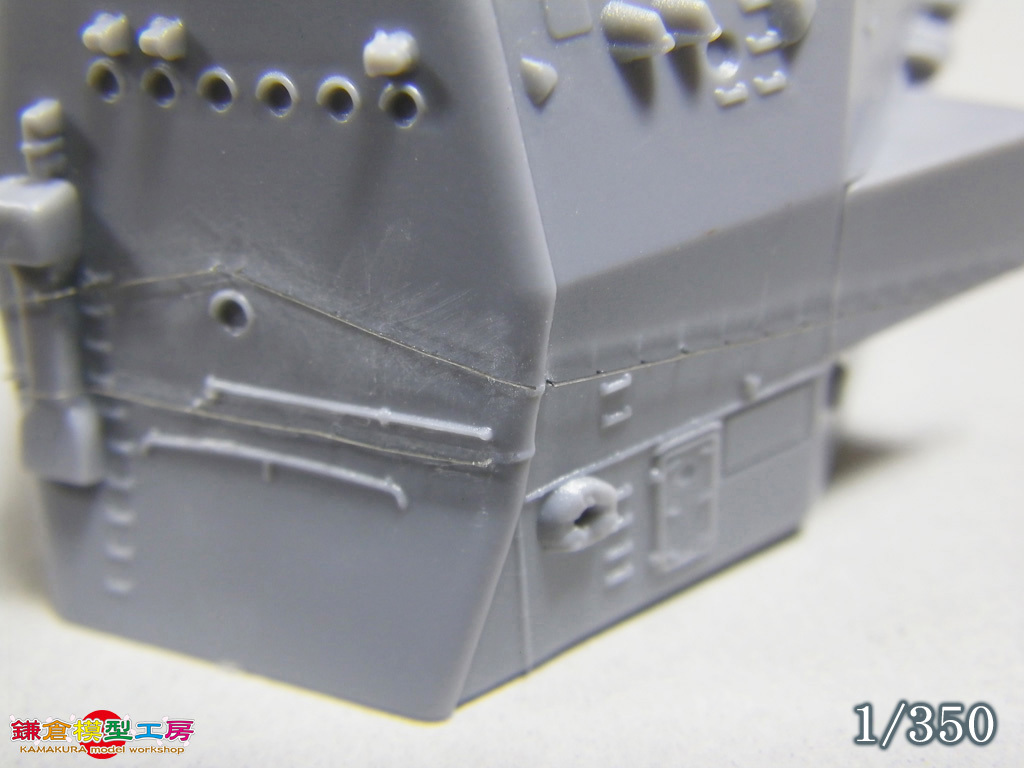

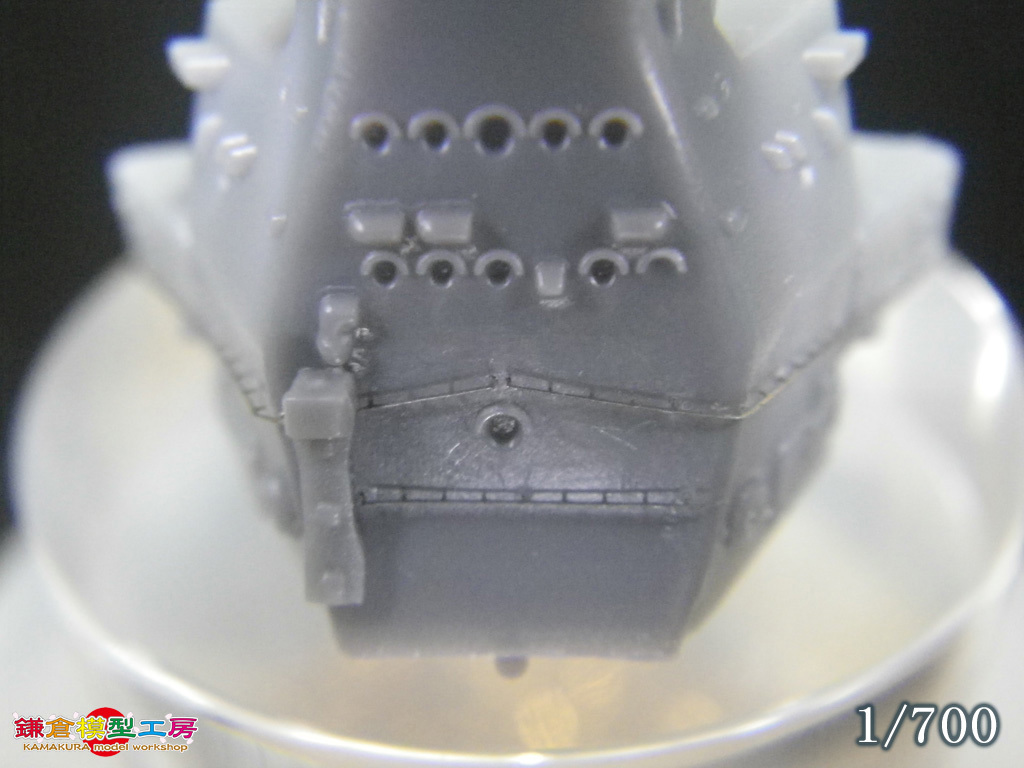

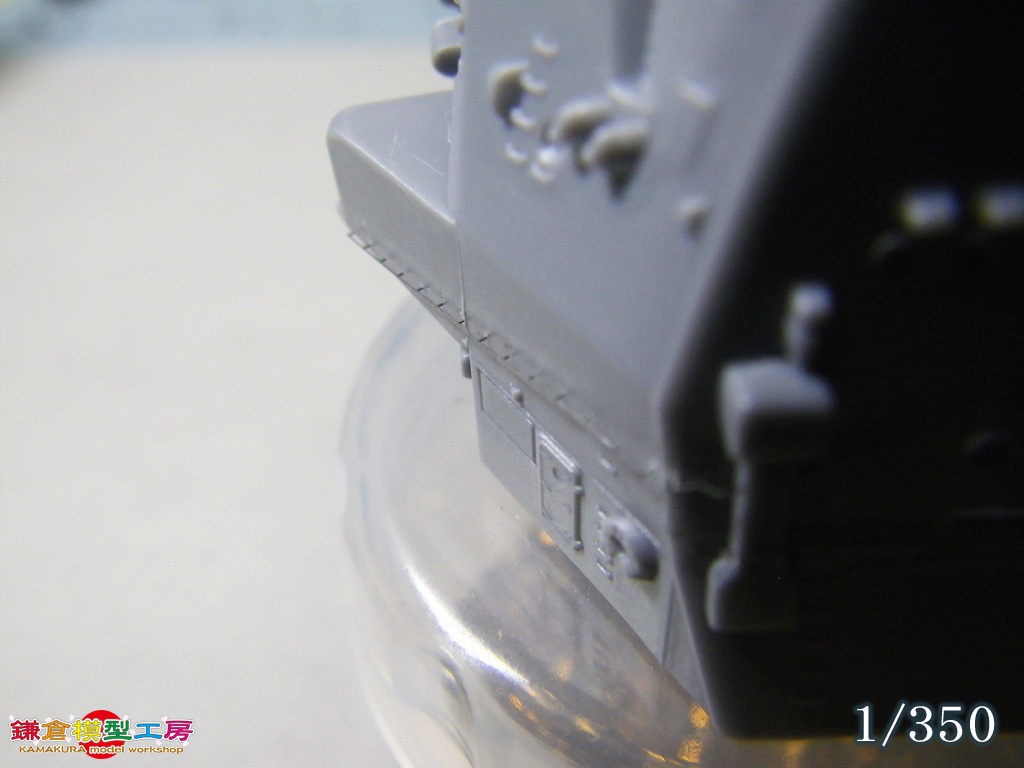

各種接着剤にて固定して出来上がりです。

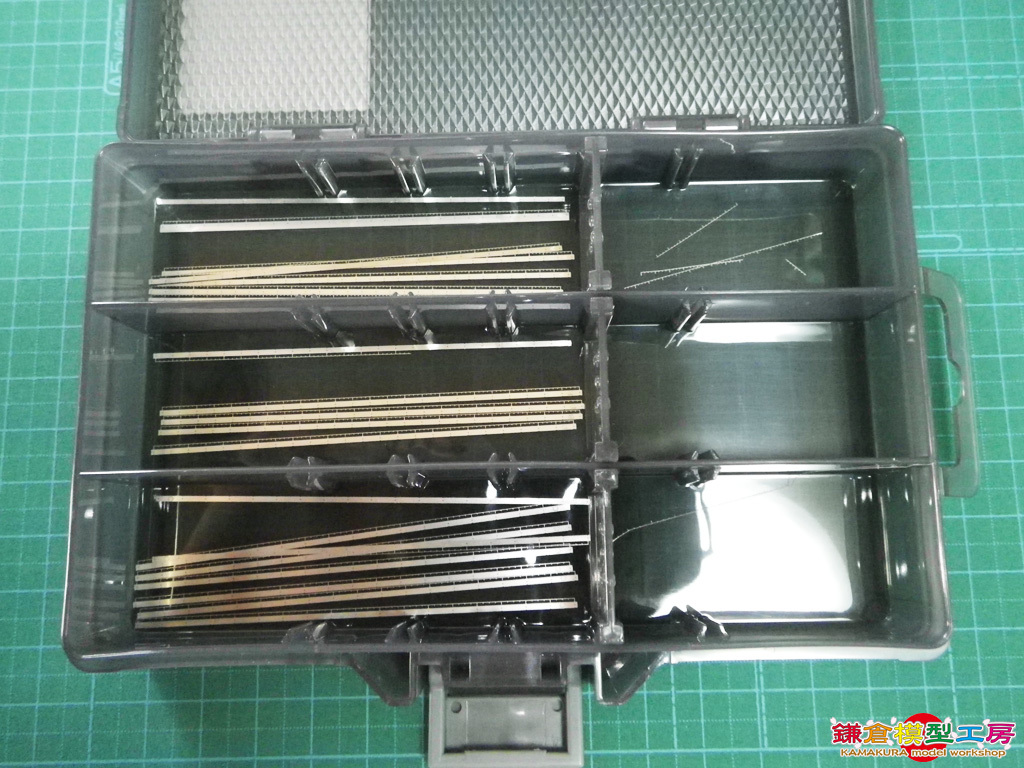

各部品ごとに、この様なケース等に入れて保管して下さい。
